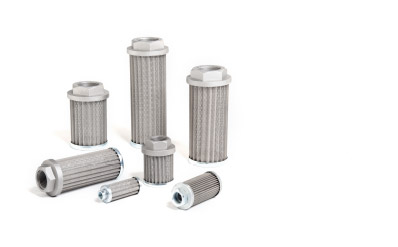

EDM/EMS SERİSİ HİDROLİK DEPO İÇİ EMİŞ FİLTRELERİ (125μ)"SUCTION"
EDM-EMS-GHE-GME SERİLERİ
SPESİFİK DEĞERLER
Konstrüksiyon EDM: Alüminyum başlık/Galvaniz
kaplı saç kapak.
EMS: Alüminyum başlık/Galvaniz
kaplı saç kapak+Saplama takviyesi
Yapıştırıcı Katkı maddeli döküm polyester
Çalışma sıcaklığı 90°C
Akışkan Mineral yağlar (viskozite 30cst)
Nominal akış oranı 15~1400lt/dk.
Filtrasyon aralığı 125μ(304 kalite krom nikel tel)
Bağlantı G1"-G11/2"-G2"-
G21/2"-G3"
İç destek (manten) Fosfat kaplı sac

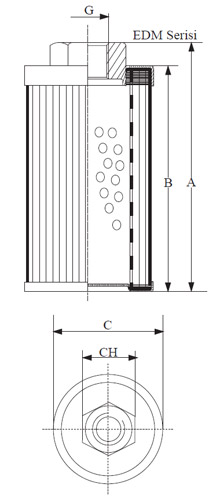

ÜRÜN KODU
(KOMPLE)		 Debi Lt/dk. G A B C CH
EDM-005 5 1/4" 82 73 30 17
EDM-015-12 15 1/2" 84 72 64 43
EDM-015 15 1" 84 72 64 43
EDM-025 25 1" 119 107 64 43
EDM-045 45 1" 160 147 64 43
EDM-065 65 11/2" 132 116 90 65
EDM-090 90 11/2" 189 172 90 65
EDM-125 125 11/2" 222 206 90 65
EDM-180 125 2" 263 242 90 65

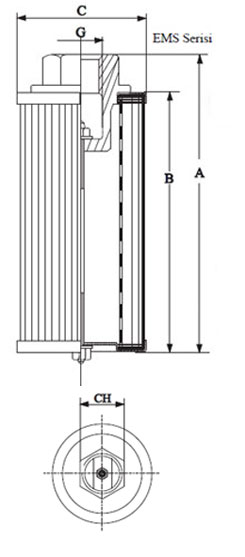

EMS SERİSİ HİDROLİK DEPO İÇİ EMİŞ FİLTRELERİ (125μ)"SUCTION"
ÜRÜN KODU
(KOMPLE)		 Debi Lt/dk. G A B C CH
EMS-015 15 1" 88 66 59 42
EMS-025 25 1" 124 102 59 42
EMS-045 45 1" 164 142 59 42
EMS-065 65 11/2" 134 114 82 62
EMS-090 90 11/2" 188 168 82 62
EMS-125 125 11/2" 222 202 82 62
EMS-150 150 11/2" 215 196 97 62
EMS-180 180 11/2" 263 242 82 62
EMS-225 225 2" 192 167 130 80
EMS-300 300 2" 225 202 130 80
EMS-500 500 21/2" 282 254 130 86
EMS-750 750 3" 271 253 182 98
EMS-1400 1400 3" 523 504 182 98
Not: Belirtilen debiler 30cst. viskozite yağa göredir.
Eğer ortamda kullanılan/kullanılacak yağ 30cst. Den farklı ise tablodan yeni debi tayin ediniz.

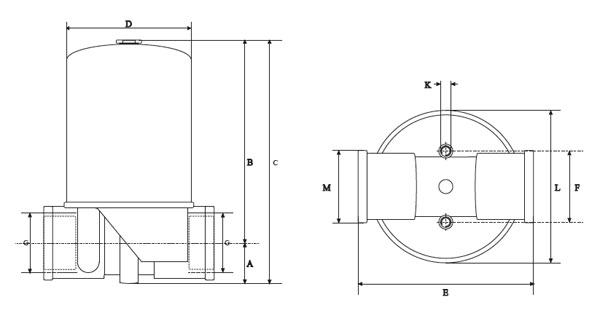

GHE SERİSİ HİDROLİK HAT TİPİ EMİŞ FİLTRELERİ
SPESİFİK DEĞERLER
Konstrüksiyon Alüminyum başlık,
Kovan 130 serisi : SAC
Kovan 130 serisi : CAM ELYAFLI NAYLON 6
Sızdırmazlık
Max.çalışma basıncı
Çalışma sıcaklığı -10°C~ +90°C
Akışkan
Nominal akış oranı 130~180lt/dk.
Filtrasyon aralığı 125-180-250μ
Bağlantı G11/4"
ÜRÜN KODU Debi
lt/dk		 G A B C D E F K L M
GHE130-125 130 11/4" 32 163 195 97 134 50 M8 114 57
GHE130-180 160 11/4" 32 163 195 97 134 50 M8 114 57
GHE130-250 180 11/4" 32 163 195 97 134 50 M8 114 57
ELEMAN KODU Filtrasyon
Aralığı
HEM130-125 125μ
HEM130-180 180μ
HEM130-250 250μ

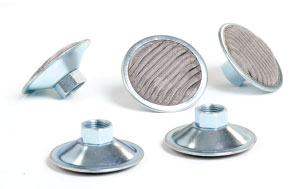

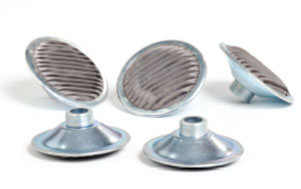

GME SERİSİ EMİŞ FİLTRELERİ
SPESİFİK DEĞERLER
Konstrüksiyon Çinko kaplamalı sac gövde.
Fosfat kaplı iç destek sacı.
Çinko kaplamalı otomat bağlantı
adaptörü.
Çalışma sıcaklığı 90°C
Akışkan Mineral yağlar (viskozite 30cst)
Nominal akış oranı 8~14lt/dk.
Filtrasyon aralığı 65-125μ(304 krom nikel tel)
Bağlantı G3/8"(İsteğe bağlı 1/4")

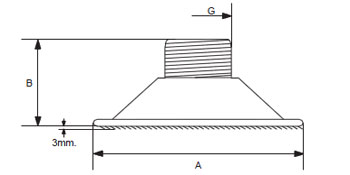

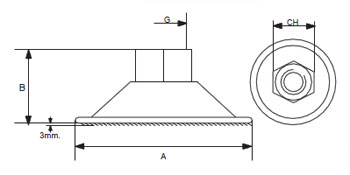

ÜRÜN KODU Micron A Debi
lt/dk.		 B G CH
GME-138-1 60 60 8 23 3/8" 19
GME-138-2 125 60 12 23 3/8" 19
GME-138-3 60 70 10 23 3/8" 19
GME-138-4 125 70 14 23 3/8" 19
GME-138-5 60 90 16 23 3/8" 19
GME-138-6 125 90 18 23 3/8" 19
ÜRÜN KODU Micron A Debi
lt/dk.		 B G
GME-038-1 60 60 8 23 3/8"
GME-038-2 125 60 12 23 3/8"
GME-038-3 60 70 10 23 3/8"
GME-038-4 125 70 14 23 3/8"
GME-038-5 60 90 16 23 3/8"
GME-038-6 125 90 18 23 3/8"
Not: Belirtilen debiler 30cst viskozite yağa göredir.
